Cuando se produce un cortocircuito, ¿quién actúa primero: el contactor o el fusible? Secuencia incorrecta y su módulo SiC desapareció

En sistemas de alto voltaje y alta potencia, como estaciones de carga de CC y acumuladores de energía PCS, los contactores y fusibles de CC siempre aparecen juntos en los diagramas de circuito, conectados en serie en el mismo circuito principal. Sin embargo, muchos ingenieros todavía piensan que "cada uno hace su propio trabajo": el contactor maneja la conmutación, el fusible maneja la protección contra cortocircuitos.

Pero cualquiera que haya realizado análisis de fallas sabe la dura verdad: si los dos sólo "luchan sus propias batallas" sin una coordinación real, es posible que no se abran cuando deberían, o se disparen cuando no deberían, y su módulo de SiC de mil dólares desaparecerá de todos modos.

Hoy vamos a analizar los principios de coordinación de este "dúo dorado" desde cero.

I. Capas de secuencia temporal: las fallas se presentan en tres niveles, las acciones deben seguir un orden

Un circuito CC de alto voltaje correctamente diseñado implementa una protección de tres niveles. Los contactores y fusibles siguen una estricta división del trabajo en secuencia temporal, sin conflicto entre ellos:

1. Sobrecarga leve (1 a 3 veces la corriente nominal)

El sistema BMS y el software de la placa de accionamiento intervienen primero (reduciendo la energía y activando alarmas) mientras el contactor se abre normalmente y el fusible no funciona en absoluto.

2. Sobrecarga moderada (de 3 a 8 veces la corriente nominal)

El software no puede responder a tiempo. El contactor realiza la interrupción, la corriente de falla se elimina y el fusible permanece intacto.

3. Cortocircuito extremo (10×+ corriente ultraalta)

Ni el software ni el contactor pueden reaccionar con la suficiente rapidez. Los fusibles de alta velocidad clase aR de Galaxy Fuse tienen prioridad y eliminan la falla en milisegundos, cortando el circuito antes de que grandes corrientes puedan impactar continuamente el contactor.

Regla de coordinación:Corriente nominal del fusible > Corriente continua del contactor, con margen suficiente para condiciones de sobretensión y alta temperatura: el fusible sólo actúa en cortocircuitos potencialmente mortales.

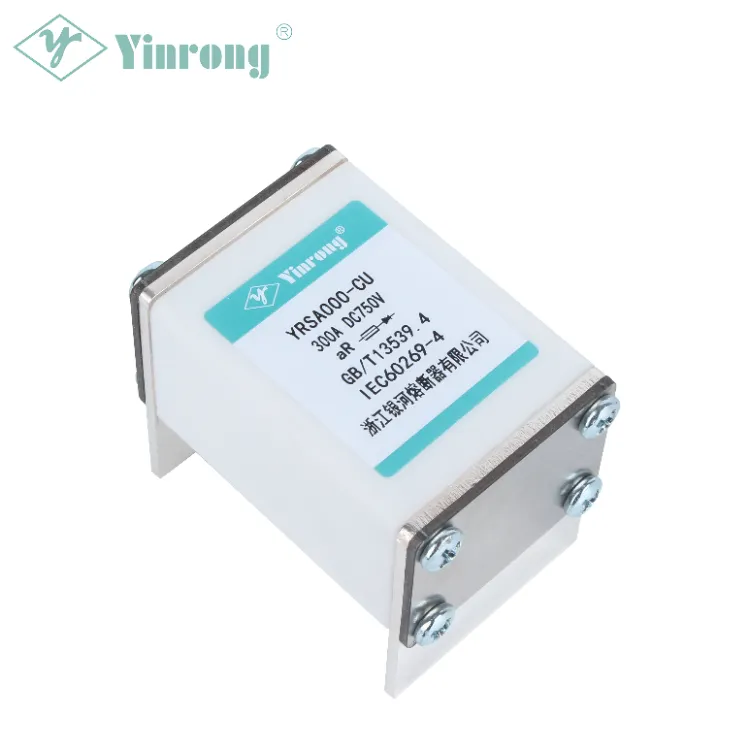

Referencia práctica:Para un sistema de carga completa de 250 A, seleccione un contactor de 300 A emparejado conFusible cuadrado de alta velocidad Galaxy Fuse YRSA serie 350A.



II. Coincidencia de energía I²t: el fusible absorbe el calor, el contactor evita daños térmicos

Este es el núcleo de la protección coordinada y el principio fundamental que el 90 % de los ingenieros pasan por alto. En términos sencillos: la energía térmica total (I²t) liberada en el momento de un cortocircuito es lo que destruye los contactores y los módulos de potencia. Para lograr una verdadera protección coordinada, se debe seguir una regla de hierro: Fusible de alta velocidad Galaxy Fuse de borrado total I²t < Resistencia de corta duración del contactor I²t.

1. Fusible de fusión lenta gG de mala calidad:Los valores de I²t son enormes: la gran mayoría de la energía térmica se vierte en el contactor, lo que provoca una soldadura por contacto a alta temperatura. Se trata de una interrupción del tipo "destrucción mutua", sin coordinación alguna.

2. Fusible de alta velocidad clase aR Galaxy Fuse YRSA serie:Cuenta con elementos de tira de plata pura o cobre plateado que limitan con precisión el paso de I²t. Tomando elSerie YRSA000-CU Por ejemplo, los fusibles de clase aR ofrecen una I²t extremadamente baja y una fuerte capacidad de limitación de corriente, absorbiendo la gran mayoría del calor de falla en el momento de un cortocircuito. El calor que pasa a través del contactor es mínimo, los contactos permanecen intactos sin necesidad de soldarse, logrando el efecto de coordinación de "sacrificar el fusible, salvar el contactor" .

Combinado con la tecnología de extinción de arco patentada de Galaxy Fuse (arena de cuarzo de alta pureza con tratamiento especializado de supresión de arco), los arcos se extinguen rápidamente en el momento del cortocircuito, sin ruptura de la carcasa ni fugas de arena, lo que evita daños por arco secundario a los terminales del contactor.

III. Coincidencia de niveles de voltaje y corriente: plataforma unificada, reducción de potencia coordinada

La base de la coordinación es que ambos componentes operan con la misma línea base de parámetros de hardware: ni uno de alto voltaje ni uno de bajo voltaje, ni uno de alta corriente y otro de baja corriente.

1. Unificación de voltaje

La tensión CC nominal del contactor y del fusible debe coincidir perfectamente, con un margen de seguridad de 1,2 a 1,3 veces por encima de la tensión del bus:

●Estación de carga estándar de 750 V:Contactor 1000VDC + Fusible GalaxySerie YRSA000-CU 750/1000 VCC

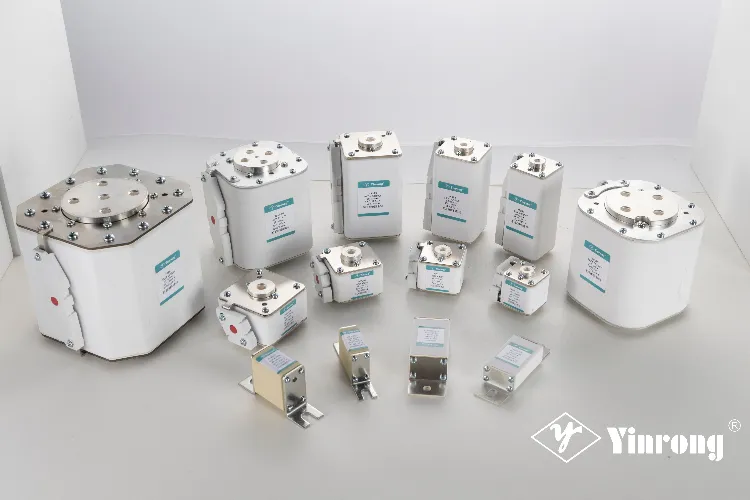

●Carga ultrarrápida de alto voltaje de 800 V/almacenamiento de megavatios:Contactor 1500VDC + Fusible GalaxySerie YRSA1-HK 1500 VCC oSerie YRSA7-PK 1500 VCC



Los productos Galaxy Fuse cumplen con IEC60269-4, GB/T13539.4 y otros estándares internacionales, con varias series con certificaciones UL, TUV y CE. La alta resistencia del aislamiento garantiza una perfecta compatibilidad con contactores de alta tensión.



2. Capas actuales

La corriente nominal del fusible siempre debe ser un paso más alta que la del contactor, creando una "zona de seguridad"; las condiciones de carga completa y sobretensión no interfieren entre sí. Fusible galaxiaSerie YRSA Cubre todo el rango de voltaje de 32 VCC a 1500 VCC, con capacidad de interrupción de hasta 250 kA CC. Cuando se combinan con contactores de alta corriente, el aumento de temperatura a plena carga a largo plazo es extremadamente bajo, lo que elimina el calentamiento de los terminales y la formación de arcos en la fuente, lo que reduce las fallas crónicas.

3. Reducción ambiental coordinada

En gabinetes de alta temperatura o entornos de gran altitud, tanto el contactor como el fusible deben reducirse simultáneamente; nunca reduzca la potencia de un solo componente, ya que esto rompería el equilibrio de coordinación.

IV. Galaxy Fuse: soluciones de fusibles diseñadas para la coordinación de contactores

Fundada en 1980, Galaxy Fuse (Yinrong) es un fabricante profesional de fusibles que integra investigación y desarrollo, pruebas, fabricación y ventas. La empresa produce fusibles de nueva energía de serie completa para aplicaciones de estaciones de carga, almacenamiento de energía y fotovoltaica, y exporta productos a más de 80 países y regiones de todo el mundo.

1. Coordinación a nivel de materiales

Los elementos de tira de cobre plateados patentados ofrecen resistencia a sobretensiones y resistencia a la fatiga del metal, adaptándose al funcionamiento del contactor de decenas de miles de ciclos de conmutación por día sin disparos molestos. Los productos cumplen con IEC60269-4, GB/T13539.4 y otros estándares, con aislamiento estable y perfecta combinación de terminales, lo que elimina los riesgos de calentamiento.

2. Extinción de arco optimizada para procesos

Las tecnologías avanzadas que incluyen extinción de arco de elementos paralelos, interrupción de fallas de ruptura rápida y antifisuras de tubos cerámicos garantizan una rápida extinción del arco en condiciones de cortocircuito, evitando daños por arco a los contactos y terminales del contactor.

3. Coincidencia en capas de voltaje y corriente de serie completa

●Serie YRSA000-CU:Diseñado para cargadores estándar de 750 V/1000 V y almacenamiento de energía pequeño a mediano.

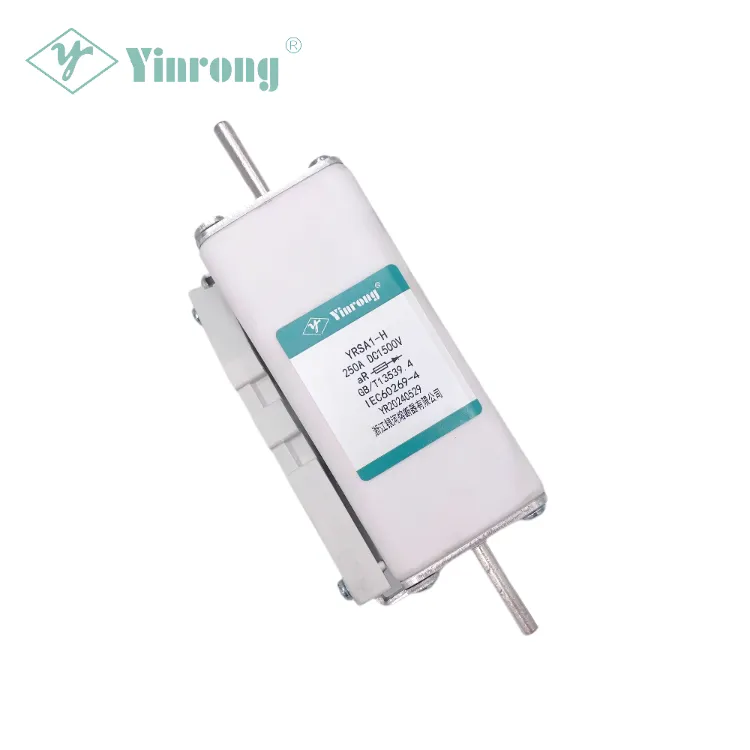

●Serie YRSA1-HK:Diseñado para sistemas de 1000 V a 1500 V

●Serie YRSA7-PK:Serie de cuerpo cuadrado de 1500 V, diseñada para carga ultrarrápida de alto voltaje de 800 V y almacenamiento de energía a gran escala: capacidad de interrupción de hasta 250 kA CC



Compatible con todos los contactores CC de alta tensión estándar disponibles en el mercado.



4. Servicio integral de selección coordinada

Fusible galaxia brinda soporte técnico profesional, desde cálculos de coincidencia de I²t hasta soluciones completas de protección del sistema. Nuestro equipo técnico puede ayudar a los clientes a calcular con precisión el conjunto completo de parámetros coincidentes para la coordinación de contactores y fusibles.

En comparación con las marcas líderes internacionales, Galaxy Fuse ofrece importantes ventajas de costo-rendimiento con las mismas especificaciones y certificaciones. Aprovechando más de 40 años de experiencia en fabricación de fusibles, más de 48 patentes y múltiples certificaciones internacionales (UL/TUV/CE/CQC), Galaxy Fuse demuestra claras ventajas en materiales, procesos de extinción de arco y capacidad de coordinación de sistemas.

Pensamientos finales

La coordinación entre el contactor de CC y el fusible se trata fundamentalmente de una coincidencia de precisión en tres dimensiones: temporización, energía y parámetros. Obtenga el momento adecuado: las fallas se manejan en la capa correcta. Haga lo correcto: el calor se distribuye adecuadamente. Obtenga el voltaje y la corriente correctos: los componentes de hardware no se comprometen entre sí.

Los tres son indispensables. Elija correctamente: el contactor y el fusible desempeñan su papel y crean capas de protección. Elija incorrectamente: en el mejor de los casos, la protección falla y, en el peor, el equipo se destruye.

Fusible galaxia – más de 40 años de compromiso con fusibles de alta calidad, dedicados a brindar soluciones de protección de circuitos seguras y confiables para estaciones de carga y sistemas de almacenamiento de energía.

Para soporte técnico sobre selección de fusibles o coordinación de contactores, por favorcontacta con el equipo técnico de Fusible galaxia.
