¿Cómo funcionan juntos los contactores y fusibles de CC?

I. Definición funcional: una arquitectura de protección de doble capa con funciones claramente definidas

Contactor CC: un interruptor ejecutivo controlable

Un contactor de CC es un dispositivo de conmutación electromecánico que conecta y desconecta circuitos de CC de alta potencia bajo los comandos del sistema de control. Sus funciones principales en una estación de carga incluyen:

•Control de inicio/parada de carga: Se cierra para establecer la ruta de carga al recibir una orden del BMS o del controlador de carga, y se abre para desconectarse al finalizar.

•Aislamiento de emergencia: Ejecuta una desconexión de energía controlada al recibir comandos cuando el sistema detecta condiciones anormales como sobretemperatura, sobretensión o fallas de aislamiento.

•Gestión de precarga: Funciona con una resistencia de precarga para limitar la corriente de entrada antes de que se energice el circuito principal, protegiendo los condensadores del bus.

Fusible CC: un dispositivo de protección pasiva definitiva

Un fusible es un elemento protector de un solo uso que interrumpe de manera confiable las corrientes de falla antes de que causen daños irreversibles. Las diferencias fundamentales entre los fusibles de acción rápida de grado semiconductor utilizados en las estaciones de carga de CC y los fusibles industriales comunes son:

•Respuesta de nivel de microsegundo: Mucho más rápido que las decenas de milisegundos necesarios para el accionamiento mecánico del contactor.

•Característica limitante de corriente: Restringe la energía de la corriente de falla dentro de los límites de resistencia de los dispositivos de alimentación aguas abajo (IGBT/SiC).

•Capacidad de extinción de arco CC: Interrupción confiable en sistemas de 500 V a 1500 V CC sin riesgo de reencendido.

•Resumen de posicionamiento: El contactor es la "puerta de seguridad" controlada; la mecha es la indispensable "última línea de defensa".

II. La lógica de ingeniería del emparejamiento coordinado

El diseño de protección de la estación de carga está lejos de simplemente instalar dos dispositivos en el mismo recinto. Su relación de coordinación constituye la lógica técnica central de una arquitectura de protección en capas.

Topología típica del circuito de potencia

Entrada de red → Módulo CA/CC → Bus CC → Fusible → Contactor principal → Contactor de precarga + resistencia → Interfaz del vehículo

Jerarquía de protección y tiempos de respuesta

Modos de falla típicos debido a una coordinación no coincidente

Criterio de diseño básico: El valor I²t de paso del fusible debe ser estrictamente inferior al valor I²t resistente a cortocircuitos del contactor protegido.

III. Cinco parámetros técnicos clave para el emparejamiento y la selección

1. Tensión nominal: CC específica con amplio margen

Dado que la corriente CC no tiene un punto de cruce por cero natural, la extinción del arco es mucho más difícil que en los sistemas de CA. Por lo tanto, la lógica de selección de dispositivos específicos de CC difiere fundamentalmente de la de los dispositivos de CA.

Principio de selección: La tensión nominal tanto del fusible como del contactor debe ser ≥ la tensión máxima del bus de CC del sistema.

•Plataforma de carga de 800 V → Clasificación recomendada de 1000 V CC o superior

•Sistema de almacenamiento de energía de 1500 V → Debe seleccionar 1500 V CC o una clasificación superior

Advertencia de ingeniería: Prohibir estrictamente la sustitución de productos con clasificación CA por dispositivos específicos de CC. No extinguir eficazmente el arco durante la interrupción de una falla puede tener consecuencias catastróficas.

2. Corriente nominal: margen para contactores, cálculo de I²t para fusibles

Contactor de CC:

•La clasificación de corriente continua debe exceder la corriente de salida máxima de la estación de carga.

•Factor de experiencia en ingeniería: selección recomendada de aproximadamente 1,2×.

Fusible CC:

•La selección no debe basarse únicamente en la corriente nominal; La I²t y la capacidad de rotura deben evaluarse exhaustivamente.

•El I²t de fusión del fusible debe estar por debajo del I²t soportado del módulo semiconductor protegido (IGBT/SiC).

•Factor de experiencia en ingeniería: selección recomendada de aproximadamente 1,5×.

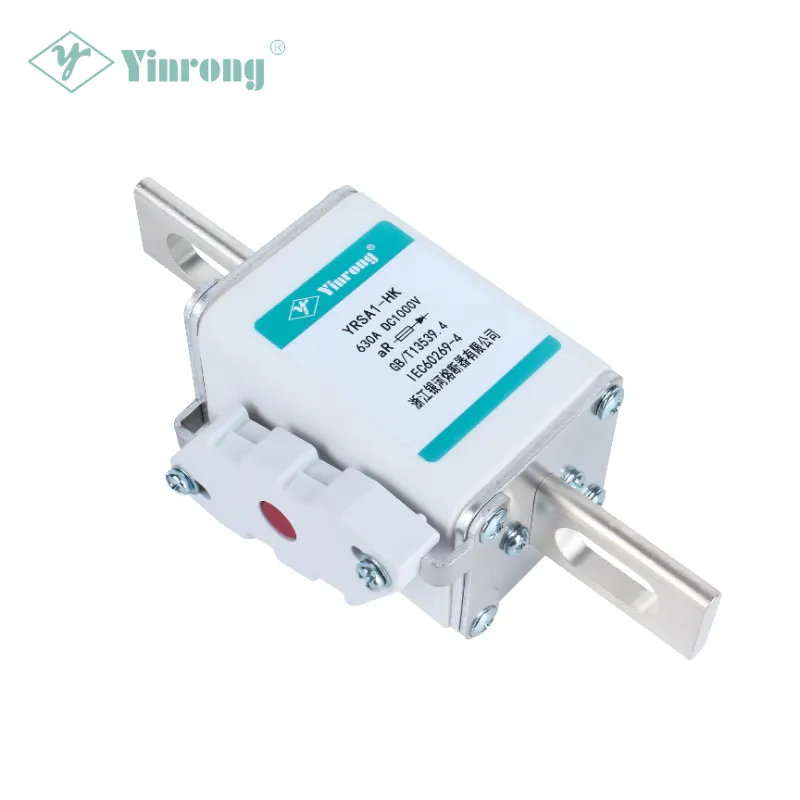

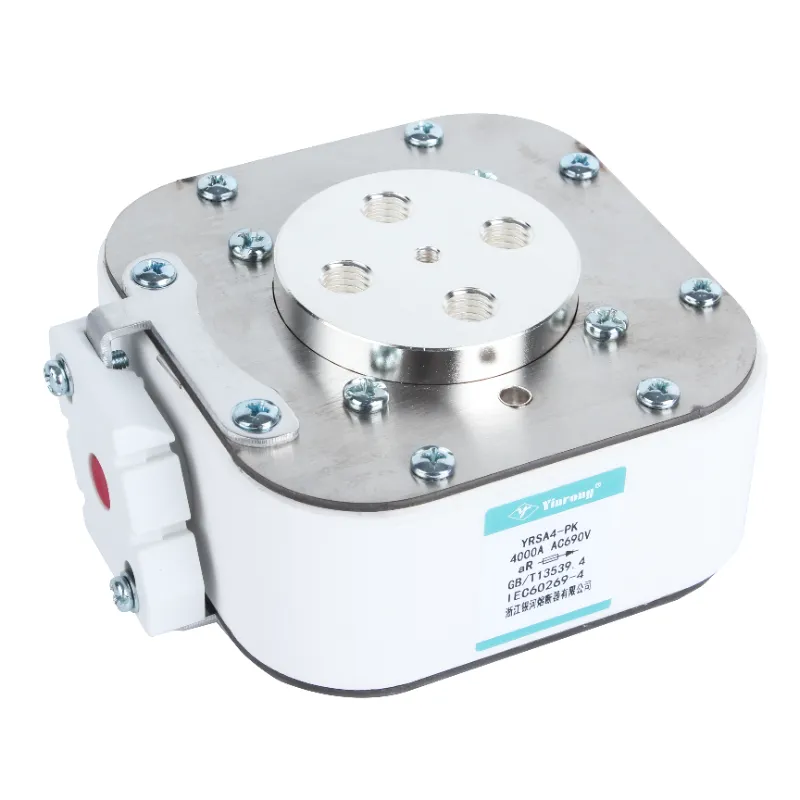

La serie YRSA de Zhejiang Galaxy Fuse cubre voltajes nominales de 690 V a 1500 V y corrientes nominales de 10 A a 3000 A, con elementos fusibles de sección transversal variable de cobre puro chapado en plata o plata pura, alojados en tubos cerámicos de alúmina de alta resistencia, con arena de cuarzo de alta pureza como medio de extinción de arco.

3. Coordinación I²t: el parámetro central del diseño coincidente

I²t (amperios-segundos-cuadrados) es el indicador cuantitativo más crítico en la selección de coincidencia de fusibles y contactores.

Relaciones de restricción de selección:

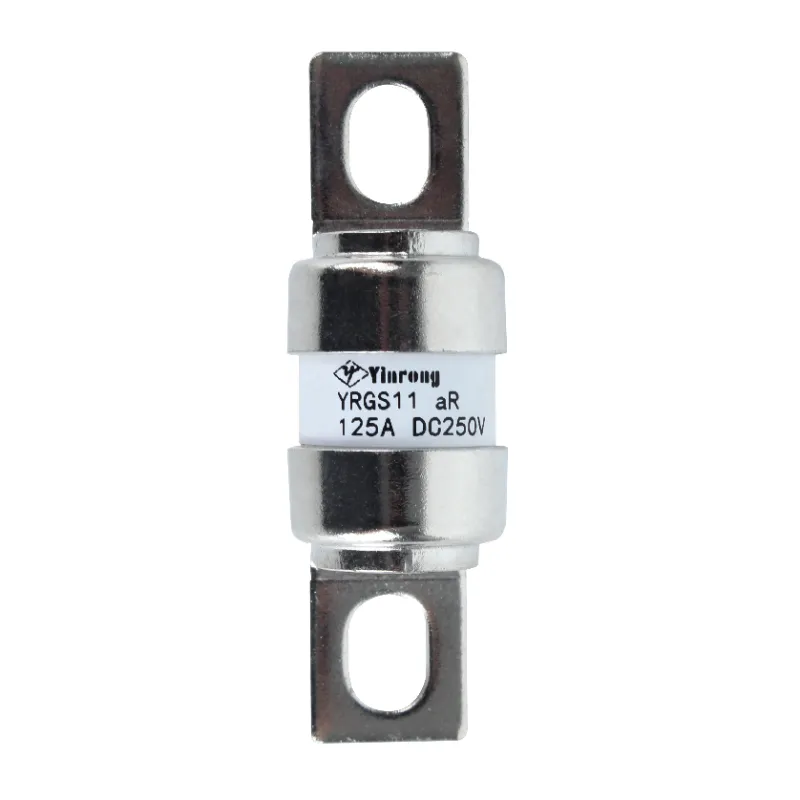

La serie de fusibles de acción rápida de Galaxy Fuse presenta valores I²t bajos, una fuerte capacidad de limitación de corriente y una alta capacidad de interrupción, lo que los hace adecuados para la protección contra cortocircuitos de dispositivos semiconductores y equipos completos.

4. Coordinación selectiva tiempo-corriente

En una arquitectura de protección multinivel, el dispositivo de protección más cercano al punto de falla debe operar primero.

5. Temperatura ambiente y reducción de potencia

Las estaciones de carga se implementan en una amplia gama de entornos, con requisitos de ingeniería que van desde temperaturas bajas de -40 °C hasta temperaturas altas de +85 °C. Tanto los fusibles como los contactores deben tener una capacidad reducida de acuerdo con la temperatura ambiente real.

IV. Galaxy Fuse: la elección profesional para la protección de estaciones de carga de CC

Fundada en 1980,Fusible Co., Ltd. de la galaxia de Zhejiang es una empresa profesional de fusibles que integra investigación y desarrollo, pruebas, fabricación, ventas e importación/exportación. Como empresa clave dependiente del antiguo Ministerio de Construcción de Maquinaria y fabricante líder de fusibles en China, los principales productos de la compañía abarcan fusibles de CC fotovoltaicos, fusibles para vehículos de nueva energía y fusibles para estaciones de carga. Los productos cumplen con IEC 60269, GB/T 13539.4 y otros estándares nacionales e internacionales, y se exportan a más de 80 países y regiones, incluidos Europa, América, el Sudeste Asiático y Medio Oriente.

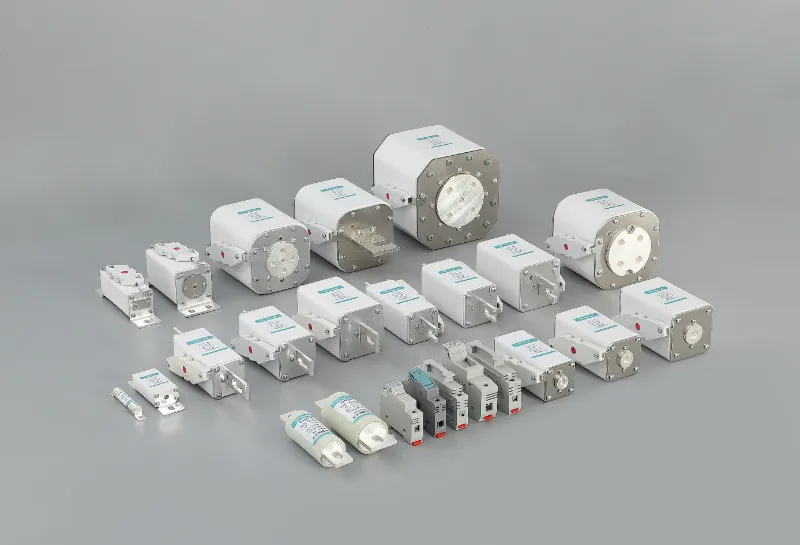

Serie de productos de protección CC recomendada para estaciones de carga

Principales ventajas técnicas de Galaxy Fuse

•Certificaciones internacionales de serie completa: Varias series han pasado las certificaciones TÜV, UL, CE y CQC. Los sistemas de gestión cubren IATF 16949, ISO 9001, ISO 14001 e ISO 45001.

•Soluciones de coordinación maduras: Amplia experiencia en coordinación de ingeniería con contactores de CC convencionales y soluciones de selección maduras.

•Soporte completo de datos técnicos: Proporciona curvas I²t medidas y curvas de corriente de corte para facilitar cálculos de coordinación precisos con contactores.

•Acumulación técnica profunda: Posee más de 48 patentes de invención y modelos de utilidad para la fabricación de productos fusibles y fue reconocida como una empresa nacional de alta tecnología en 2017.

•Participación estándar de la industria: Los productos cumplen con GB/T 13539.4, IEC 60269 y muchos otros estándares nacionales e internacionales.

V. Conclusión

La combinación de contactores y fusibles en estaciones de carga de CC se puede resumir técnicamente en: capas funcionales, coordinación de tiempos y entrelazamiento de parámetros.

•El fusible realiza una interrupción de corriente de cortocircuito de nivel de microsegundos para garantizar la seguridad de IGBT/SiC y otros semiconductores de potencia.

•El contactor es responsable de la gestión controlada de la conmutación, ejecutando comandos normales de arranque/parada y aislamiento de emergencia.

•Los dos sirven como redundancia de respaldo mutuo, formando una barrera de seguridad dual.

Cuando están debidamente emparejados, cada uno realiza sus propias tareas con una defensa en capas; cuando no coinciden, las consecuencias van desde fallas de protección hasta el desgaste del equipo.

Con más de 40 años de dedicación a la investigación, desarrollo y fabricación de fusibles de alta calidad, Galaxy Fuse se compromete a brindar soluciones de protección de circuitos seguras y confiables para estaciones de carga de CC.

Para soporte técnico en la selección de fusibles para sistemas de protección de estaciones de carga de CC o coordinación con contactores, por favorcontacta con el equipo técnico de Galaxy Fuse.
