Selección de fusibles: pasos básicos y consideraciones clave

Los fusibles son ampliamente reconocidos en los sistemas eléctricos como la última línea de defensa contra fallas por sobrecorriente; su selección correcta determina directamente la capacidad de interrupción de fallas y los márgenes de seguridad del equipo. Una selección inadecuada no sólo provoca frecuentes cortes de energía en los equipos, sino que también puede provocar accidentes graves, como incendios y explosiones. Sin embargo, al enfrentarse a múltiples parámetros complejos, como la tensión nominal, las curvas características de corriente, la capacidad de corte y la reducción de temperatura, muchos ingenieros y personal de adquisiciones a menudo no están seguros de por dónde empezar. Como proveedor profesional de componentes de protección de circuitos,Fusible galaxiaha estado profundamente involucrado en el campo de la protección de fusibles y distribución de energía durante muchos años, ofreciendo una gama completa de productos de fusibles que incluyen el tipo gL/gG de limpieza lenta, el tipo de acción rápida y el tipo específico de CC, lo que ayuda a los clientes a lograr una protección segura, precisa y confiable contra sobrecargas y cortocircuitos. Este artículo, que combina estándares de selección internacionales con experiencia práctica, describe sistemáticamente los pasos centrales y las consideraciones clave para la selección de fusibles, ayudándolo a tomar decisiones correctas a partir de dimensiones como voltaje, corriente, curvas características y capacidad de corte, y brindando una guía de selección clara y práctica.

1. Determine la clasificación de voltaje:

La tensión nominal del fusible debe ser igual o superior a la tensión máxima de funcionamiento del circuito protegido (incluidas posibles sobretensiones transitorias). Para los circuitos de CC, se requiere atención especial para seleccionar fusibles diseñados específicamente para CC, porque interrumpir un arco de CC es mucho más difícil que interrumpir un arco de CA.

2.Determinar la calificación actual (más crítica y compleja)

Corriente de funcionamiento normal:

Mida o calcule con precisión la corriente continua consumida por el circuito en condiciones normales de funcionamiento. La corriente nominal del fusible debe ser mayor que la corriente de funcionamiento normal del circuito y debe ser menor que la capacidad segura de transporte de corriente del conductor o componentes protegidos.

3. Consideraciones clave para seleccionar la corriente nominal

(1) Curva característica del fusible

Consultar la curva característica tiempo-corriente del fabricante.

Asegúrese de que, bajo corriente de funcionamiento normal, el fusible no se despeje (es decir, el tiempo de funcionamiento del fusible es mayor que el punto de corriente de funcionamiento normal).

En caso de corrientes de sobrecarga o cortocircuito que requieran protección, el fusible debe borrarse de forma segura en un tiempo suficientemente corto (es decir, la curva se encuentra a la izquierda del punto de sobrecarga/cortocircuito).

(2) Protección contra sobrecarga

Para equipos con corriente de entrada durante el arranque, como motores y transformadores, el fusible debe resistir la corriente de arranque (sobretensión) sin borrarse dentro del tiempo de arranque permitido (seleccione un fusible con suficiente valor I²t).

Al mismo tiempo, cuando ocurre una sobrecarga (por ejemplo, de 1,5 a 6 veces la corriente nominal), el fusible debe desaparecer dentro del tiempo de sobrecarga permitido para el equipo. Seleccione fusibles de borrado lento o de retardo de tiempo (p. ej., gL/gG, tipo T).

(3) Protección contra cortocircuitos

El fusible debe interrumpir corrientes de cortocircuito muy grandes en un tiempo extremadamente corto (normalmente milisegundos) para evitar daños al equipo e incendios. Se requiere suficiente capacidad de frenado (consulte la siguiente sección).

(4) Reducción de temperatura

La clasificación actual de un fusible disminuye bajo altas temperaturas ambiente. Consulte la hoja de datos y realice cálculos de reducción basados ​​en la temperatura ambiente de instalación real máxima. Por ejemplo, a una temperatura ambiente de 55°C, puede ser necesario seleccionar un fusible con una corriente nominal 50% o más superior a la corriente de funcionamiento normal. Evite instalar fusibles en espacios cerrados de alta temperatura o cerca de componentes que generen calor.

(5) Sobrecorrientes y envejecimiento

Los pulsos de arranque frecuentes o las sobrecargas leves sostenidas pueden acelerar el envejecimiento del fusible, provocando que se despeje incluso con una corriente de funcionamiento normal. Evaluar las fluctuaciones actuales en la operación real.

4. Determinar la capacidad de ruptura (clasificación de interrupción)

La capacidad de corte nominal del fusible debe ser mayor o igual a la corriente de falla máxima esperada que puede ocurrir en el circuito protegido (generalmente la corriente de cortocircuito en el punto de instalación). Para los circuitos finales o los circuitos domésticos, es posible que se requiera que la capacidad de corte sea de varios miles de amperios (por ejemplo, 6 kA). Para los tableros de distribución principales industriales ubicados cerca de transformadores grandes, es posible que la capacidad de corte deba ser de decenas o incluso cientos de kiloamperios (por ejemplo, 50 kA, 100 kA o más). Seleccionar un fusible con capacidad de corte insuficiente puede provocar que el fusible se rompa o no pueda extinguir de manera confiable el arco al interrumpir una corriente de falla grande, lo que provocaría accidentes graves.

Advertencias críticas de seguridad

Sin sustituciones:

Nunca utilice un fusible con una clasificación de corriente superior a la especificada, ni reemplace un fusible con un cable (cobre o hierro). Este es un grave riesgo de incendio.

Precaución con DC:

En sistemas de CC, utilice siempre fusibles que estén claramente marcados con una clasificación de CC y que tengan una tensión nominal adecuada. Es posible que los fusibles de CA no interrumpan de manera segura las corrientes de falla de CC.

Peligro de capacidad de rotura insuficiente:

Un fusible con capacidad de corte insuficiente puede explotar al interrumpir una gran corriente de cortocircuito, produciendo un arco y partículas voladoras, algo extremadamente peligroso.

Regla de reemplazo:

Después de que se borra un fusible, siempre identifique y elimine la causa de la falla, luego reemplácelo con un fusible del mismo tipo y con las mismas clasificaciones.

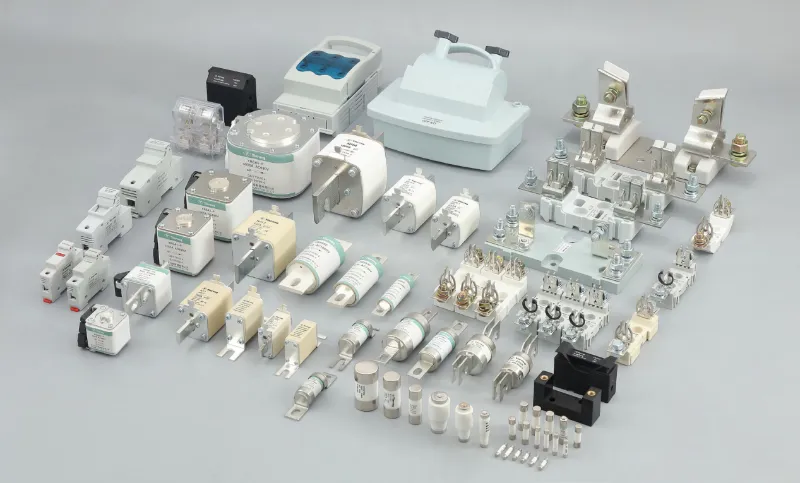

La selección de fusibles no es de ninguna manera tan simple como "simplemente elegir una clasificación mayor": requiere una consideración integral de múltiples variables como voltaje, corriente, temperatura ambiente, corriente de irrupción y energía de cortocircuito. Una selección incorrecta puede hacer que el dispositivo de protección sea ineficaz o incluso provocar un accidente. Galaxy Fuse ofrece una gama completa deproductos fusiblesde 1A a 2000A, que cubre CA 250 V/500 V/690 V y CC 150 V/500 V/1000 V, incluidos fusibles de uso general gG/gL, fusibles de protección de motor aM, fusibles de protección de semiconductores de acción rápida y fusibles específicos de CC para almacenamiento de energía/fotovoltaica. También proporcionamos curvas tiempo-corriente completas y soporte de datos de selección I²t. Nuestro equipo técnico puede ayudarlo con servicios de selección detallados, como cálculos de reducción de potencia, verificación de capacidad de ruptura y evaluación de vida útil.
