​Fusible de acción rápida frente a fusible ordinario: ¿cuál es la verdadera diferencia?

En el diseño de sistemas electrónicos de potencia, la selección de fusibles determina directamente los márgenes de seguridad del equipo y la efectividad de la protección contra fallas. Cuando se enfrentan a fusibles de acción rápida versus fusibles comunes, muchos ingenieros toman decisiones difíciles basándose únicamente en la corriente y el voltaje nominales, pasando por alto diferencias fundamentales en la ciencia de los materiales, los mecanismos de respuesta y los escenarios de aplicación. Este descuido puede plantear graves riesgos en los nuevos sistemas de energía y almacenamiento de energía.

Este artículo proporciona un análisis sistemático de las diferencias fundamentales entre los fusibles de acción rápida y los fusibles ordinarios (desde el diseño estructural y los mecanismos de fusión hasta los límites de las aplicaciones) para ayudar a los ingenieros a tomar decisiones de selección precisas.

Estructura y materiales: del "alambre metálico" al "elemento fusible de precisión"

El elemento fusible de un fusible común suele estar hecho de alambre metálico con forma geométrica, con una estructura simple y un bajo costo de fabricación. Su lógica de fusión se basa en el calor Joule generado por la propia corriente de sobrecarga; cuando la acumulación de calor alcanza el punto de fusión, el elemento se funde y abre el circuito. Este diseño lo hace adecuado para escenarios donde la respuesta rápida no es crítica, como la protección contra sobrecargas para cables y alambres.

El fusible de acción rápida, sin embargo, está especialmente optimizado tanto en material como en estructura. Su elemento fusible está hecho de plata pura, cobre plateado o cobre puro, con forma de tira delgada rectangular con cuellos de orificios circulares estrechados y puntos de soldadura de bajo punto de fusión preposicionados en lugares específicos. El ingenio de este diseño radica en el hecho de que cuando ocurre una sobrecarga o una corriente de cortocircuito baja y múltiple, el punto de soldadura se funde primero y, a través de un efecto metalúrgico, acelera la rápida separación del elemento en el cuello estrechado, logrando la interrupción del circuito en microsegundos a milisegundos.

En esencia, los fusibles ordinarios dependen de la "acumulación natural de calor", mientras que los fusibles de acción rápida logran una "rotura activa acelerada" a través de la ingeniería estructural y de materiales; esta es la diferencia más fundamental entre los dos.

Velocidad de respuesta: la brecha entre milisegundos y microsegundos

La velocidad de respuesta es el diferenciador más intuitivo entre los dos tipos de fusibles.

Para los fusibles ordinarios, el tiempo de fusión es inversamente proporcional al múltiplo de corriente de sobrecarga: cuanto mayor sea la corriente que excede el valor nominal, más corto será el tiempo de fusión; por el contrario, con múltiplos de sobrecarga más bajos, el tiempo de fusión puede extenderse a varios segundos o incluso más. Esta característica de "retardo" es aceptable en la protección de cables porque los cables tienen una cierta capacidad térmica y capacidad de sobrecarga a corto plazo.

Los fusibles de acción rápida se comportan de manera completamente diferente. Gracias al mecanismo de "aceleración" de los puntos de soldadura de bajo punto de fusión y al efecto de concentración de densidad de corriente de la estructura de cuello estrecho, los fusibles de acción rápida pueden limpiar el circuito en milisegundos o incluso microsegundos. Esta velocidad extrema no se busca por sí misma, sino para eliminar la corriente de falla dentro del límite de tiempo que los dispositivos semiconductores (como los IGBT, los MOSFET de SiC y los diodos rectificadores) pueden soportar; la tolerancia térmica de los semiconductores generalmente es solo del orden de milisegundos y los fusibles comunes no pueden cumplir con este requisito de protección.

Escenarios de aplicación: los objetivos de protección definen la lógica de selección

Los límites de aplicación de los fusibles ordinarios y de acción rápida están naturalmente definidos por sus respectivas características de respuesta.

Los fusibles comunes se utilizan principalmente para la protección contra sobrecargas y cortocircuitos de cables y alambres. Los cables poseen cierta inercia térmica; Las sobrecargas de corta duración no causan inmediatamente daños en el aislamiento, por lo que se permite un cierto retraso en el funcionamiento del fusible. Esto explica por qué los fusibles ordinarios siguen utilizándose ampliamente en las líneas eléctricas industriales y de distribución de edificios.

Los fusibles de acción rápida, por otro lado, están diseñados para proteger dispositivos de potencia semiconductores y conjuntos rectificadores. En los inversores fotovoltaicos, las estaciones de carga de CC y los convertidores de almacenamiento de energía (PCS), los módulos IGBT y SiC son extremadamente vulnerables a la sobrecorriente: una vez que ocurre un cortocircuito, la corriente debe eliminarse en cientos de microsegundos o el dispositivo quedará dañado permanentemente. Los fusibles de acción rápida son precisamente la solución a esta necesidad.

Especialmente en los sistemas de almacenamiento de energía (ESS), la aplicación de fusibles rápidos es fundamental. Las corrientes de cortocircuito en los grupos de baterías presentan un alto voltaje de CC, una alta magnitud de corriente y ningún cruce por cero natural, lo que impone exigencias estrictas en cuanto a la capacidad de interrupción y el rendimiento de extinción de arco. Los fusibles de CC de alta velocidad para almacenamiento de energía no solo deben proporcionar una respuesta rápida sino también extinguir de manera confiable los arcos sin volver a encenderse en condiciones de CC de alto voltaje, al tiempo que deben ofrecer suficiente capacidad de corte para manejar las corrientes de cortocircuito extremadamente altas que pueden generar los grupos de baterías.

Clasificación IEC: la división técnica entre aR y gG

Desde la perspectiva de los estándares de fusibles de la Comisión Electrotécnica Internacional (IEC), la diferencia entre fusibles de acción rápida y ordinarios está aún más cuantificada y estandarizada.

Los fusibles comunes suelen caer en elgG(protección de cable de rango completo), que ofrece protección completa contra sobrecargas y cortocircuitos pero con tiempos de operación relativamente más largos, adecuado para distribución general y protección de cables.

Los fusibles de acción rápida pertenecen alArkansas(protección de semiconductores de rango parcial). Los fusibles aR están diseñados específicamente para la protección de dispositivos semiconductores y presentan valores I²t (energía transmitida) extremadamente bajos y una fuerte capacidad de limitación de corriente. Pueden cortar la corriente de falla en una etapa muy temprana de una falla, limitando la energía de falla dentro de la capacidad de resistencia de los dispositivos semiconductores. Los fusibles aR no manejan protección de sobrecarga múltiple baja; esta función se asigna a sistemas de control o contactores, formando una jerarquía funcional clara.

Fusible galaxia: Soluciones de fusibles de alta velocidad para nueva energía y almacenamiento de energía

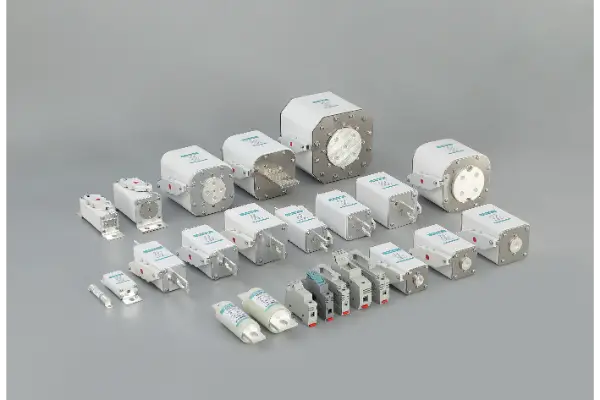

Fusible galaxiatiene más de 40 años de experiencia en investigación y desarrollo y fabricación de fusibles, lo que le ha permitido adquirir una profunda experiencia técnica en el segmento de fusibles de acción rápida. Para nuevas aplicaciones de energía, como inversores fotovoltaicos, estaciones de carga de CC y convertidores de almacenamiento de energía, Galaxy Fuse ofrece una amplia gama de fusibles de alta velocidad y alto rendimiento.

Sistema de almacenamiento de energía Fusibles de alta velocidad dedicadosson un área de enfoque clave para Galaxy Fuse. Los sistemas de almacenamiento de energía exigen mucho más de los fusibles que las aplicaciones industriales generales: voltajes de CC de hasta 1500 V, corrientes de cortocircuito que alcanzan cientos de kiloamperios y la necesidad de una extinción absoluta del arco y una confiabilidad de interrupción en entornos de baterías cerradas. Los productos de la serie de almacenamiento de energía Galaxy Fuse utilizan elementos fusibles de plata pura y medios de extinción de arco de arena de cuarzo de alta pureza, combinados con diseños de estructura de cuello optimizados, para garantizar una respuesta de nivel de microsegundos y una interrupción confiable en condiciones de falla extremas.

Ventajas técnicas principales:

●Elementos de plata pura/cobre bañado en plata:El bajo punto de fusión y la alta conductividad garantizan una respuesta rápida

●Estructura con cuello optimizada:Control preciso de los puntos de fusión para una interrupción constante del arco

●Enfriamiento por arco de arena de cuarzo de alta pureza:Absorbe rápidamente la energía del arco y suprime el reinicio.

●Certificación completa:Los productos cumplen con IEC60269, GB13539 y otros estándares internacionales, con varias series con certificaciones UL, TUV y CE.

●Soporte completo de datos técnicos:Proporciona curvas I²t medidas y curvas de corriente de corte, lo que facilita cálculos precisos de coordinación de protección del sistema para los ingenieros.

Conclusión

La diferencia entre los fusibles de acción rápida y los ordinarios se extiende mucho más allá del nivel superficial "rápido versus lento". Desde la selección de materiales y la optimización estructural hasta los mecanismos de respuesta y la clasificación IEC, los dos representan filosofías de protección completamente diferentes.

Los fusibles comunes protegen la "capacidad térmica" de los cables; Los fusibles de acción rápida protegen la "ventana frágil" de los semiconductores. En los nuevos sectores de energía y almacenamiento de energía en rápido crecimiento de la actualidad, comprender y utilizar adecuadamente el valor único de los fusibles de acción rápida es una habilidad esencial para todo ingeniero en electrónica de potencia.

Fusible galaxia: más de 46 años de compromiso con la fabricación de fusibles de alta calidad, dedicados a brindar soluciones de protección de circuitos seguras y confiables para nuevos sistemas globales de almacenamiento y energía.

Para obtener asistencia técnica sobre la selección de fusibles de alta velocidad para almacenamiento de energía o nuevos equipos de energía, por favorPóngase en contacto con Fusible galaxiaequipo técnico.
